Зона фарбування малих літаків: вентиляція VTS, водяна фільтрація і нагрів через ККБ Haier

Проєктування, монтаж та пусконалагодження системи вентиляції для зони фарбування малих літаків: вентиляційна установка на базі VTS, фільтрація та рециркуляція повітря, очищення забрудненого витяжного повітря у водяному фільтрі (кастомне рішення інженерів Ventall), система нагріву повітря на базі ККБ Haier.

Локація: Київська область, аеропорт Княжечі.Категорія: промислові

Фотозвіт монтажу

Секційна припливно-витяжна установка VTS, змонтована на металоконструкціях ангара.

Секційна припливно-витяжна установка VTS з підключеними повітропроводами в ізоляції.

Внутрішнє наповнення щита керування вентиляцією з автоматичними вимикачами та трансформатором.

Програмований логічний контролер Siemens та модулі керування Haier AHU DX у щиті автоматики.

Частотні перетворювачі LS iC5 у щиті керування для регулювання швидкості вентиляторів.

Технічні деталі монтажу

Коротко про виконання робіт:

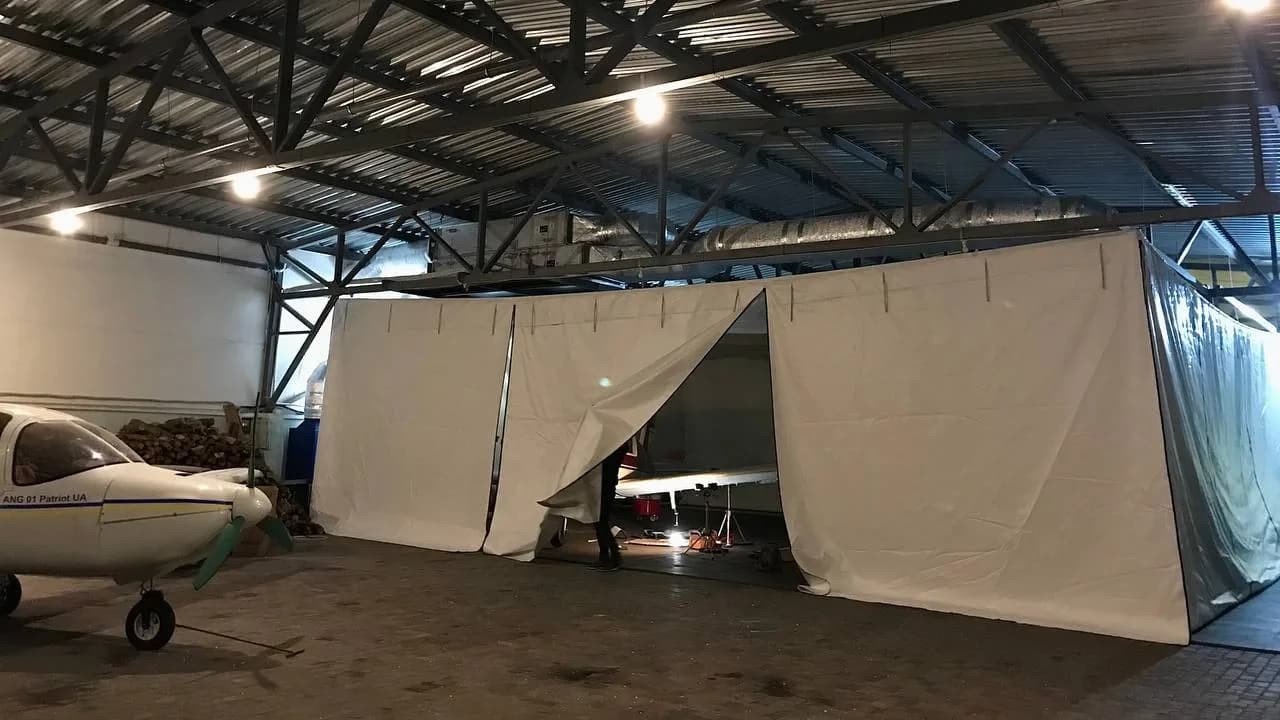

Для зони фарбування малих літаків виконано проєктування, монтаж та пусконалагодження спеціалізованої вентиляційної системи. Основою рішення стала установка VTS з фільтрацією та рециркуляцією повітря. Забруднене витяжне повітря з дрібнодисперсними частками фарби очищується у водяному фільтрі, реалізованому як кастомне інженерне рішення Ventall. Нагрів повітря виконано через ККБ Haier.

Об'єкт: зона фарбування малих літаків.
Вентиляційна база: VTS.
Принцип роботи: фільтрація + рециркуляція.
Витяжне повітря: очищення від дрібнодисперсних часток фарби.
Тип фільтрації: водяний фільтр (кастомне виготовлення інженерами Ventall).
Нагрів повітря: ККБ Haier.
Обсяг робіт: проєктування, монтаж, пусконалагодження.

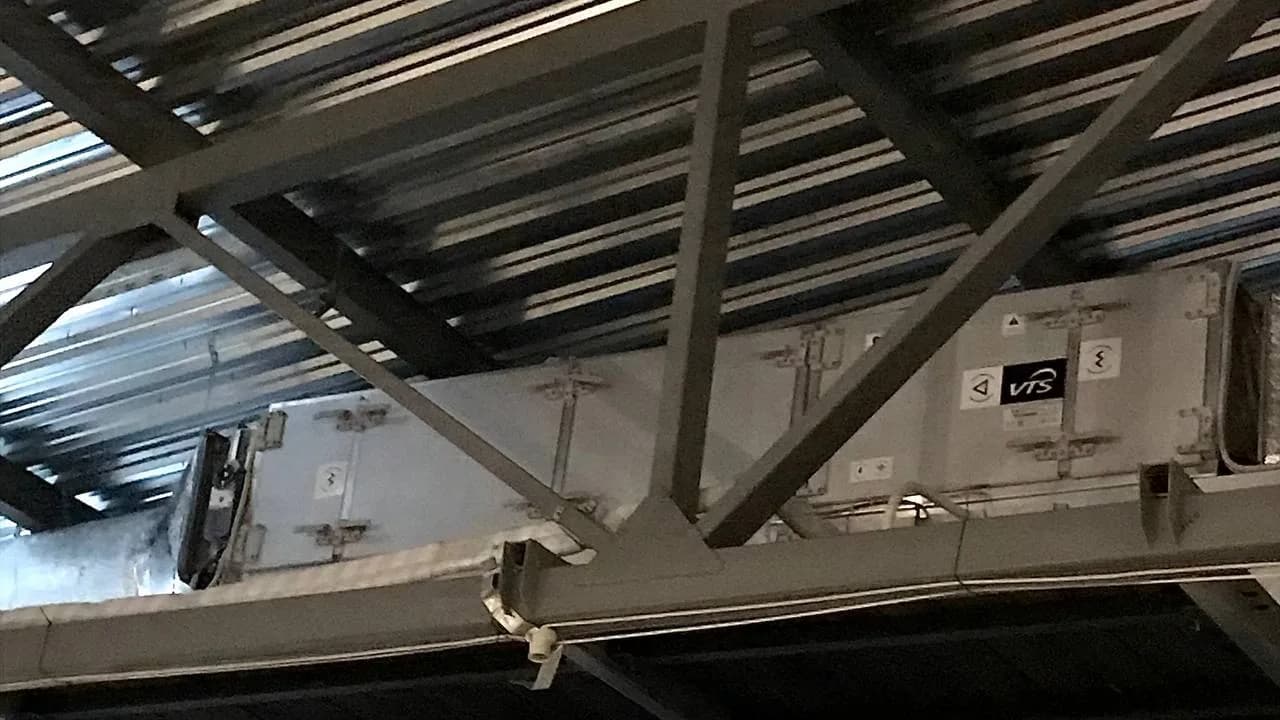

Фото 01: Фахівці Ventall виконали монтаж великогабаритної припливно-витяжної установки бренду VTS для забезпечення мікроклімату в авіаційному ангарі. Обладнання закріплене на посилених металевих фермах із використанням віброізоляції, а підключення магістральних повітропроводів захищене спеціальною теплоізоляцією для запобігання втратам енергії. Ця система інтегрована в загальну мережу вентиляції фарбувальної камери літаків, що забезпечує високу кратність повітрообміну та безпеку проведення малярних робіт.

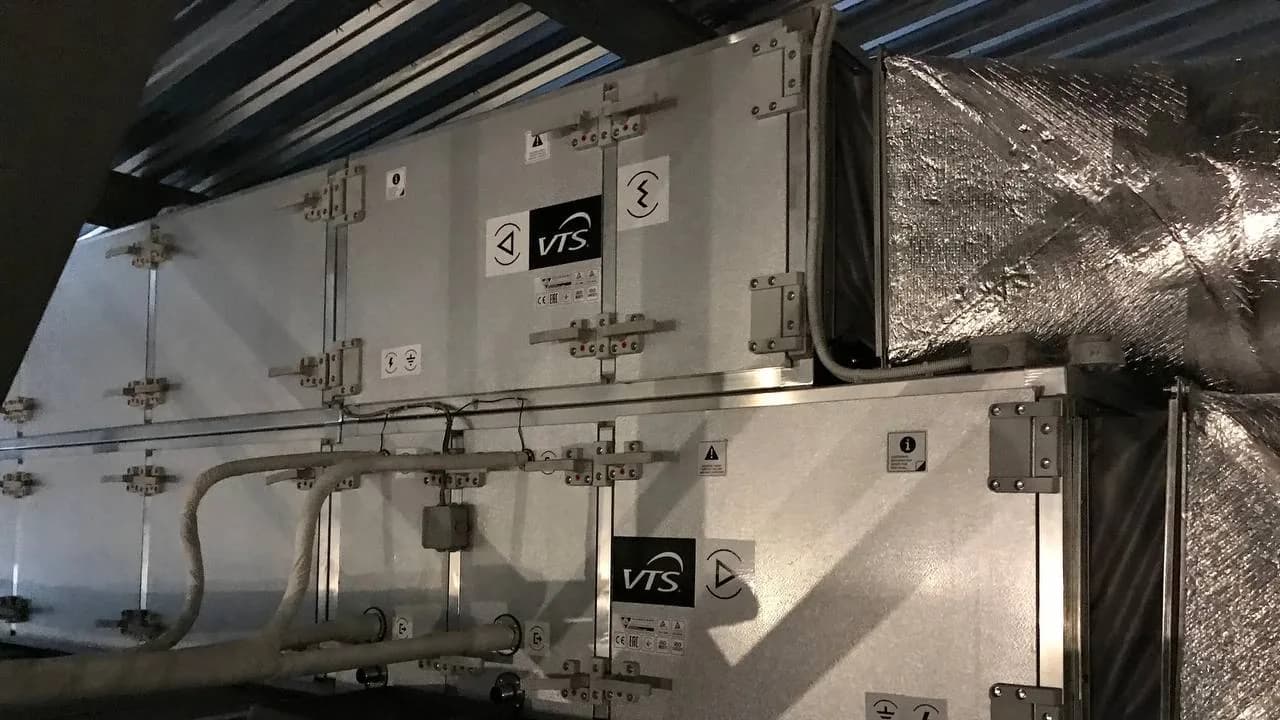

Фото 02: Фахівці Ventall завершили монтаж секційної припливно-витяжної установки VTS, призначеної для обслуговування малярної камери в авіаційному ангарі. Система включає магістральні повітропроводи в алюмінієвій фольгованій ізоляції для мінімізації втрат тепла та запобігання конденсату, а також гнучкі вставки для гасіння вібрацій від потужних вентиляторів. Установка забезпечує стабільний підпір повітря та ефективне видалення продуктів фарбування, відповідаючи суворим технічним вимогам об'єкта.

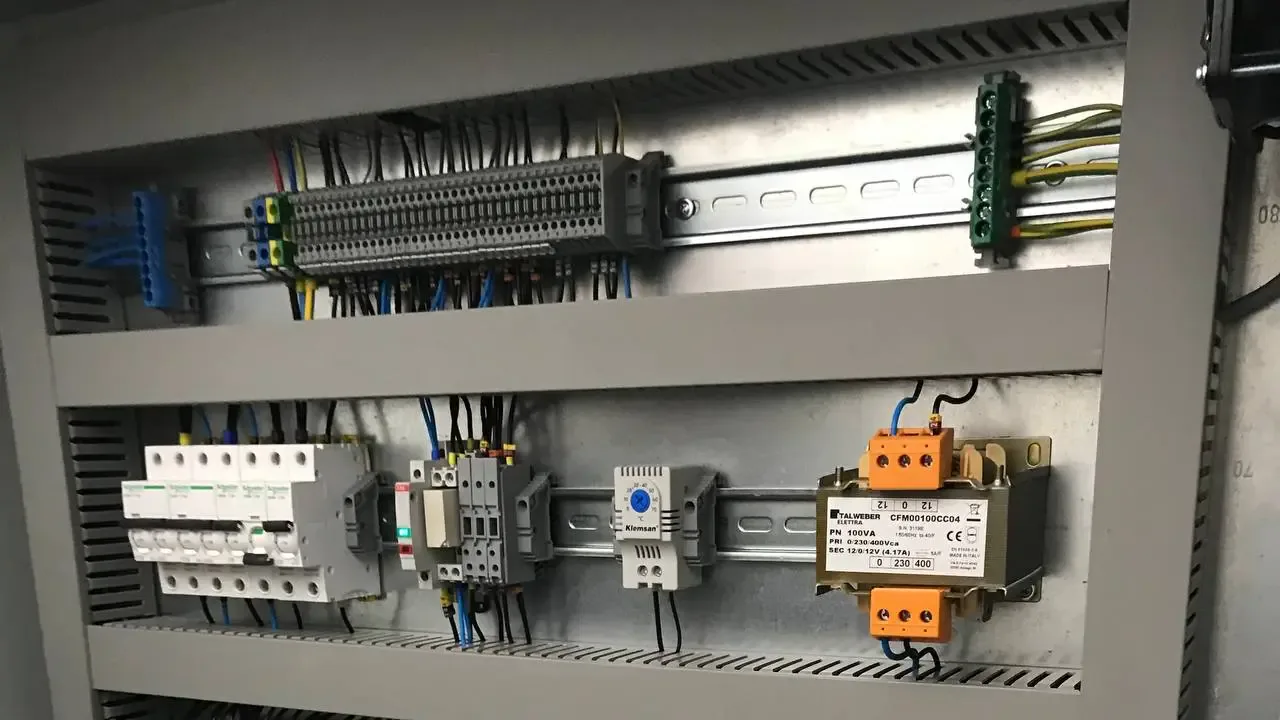

Фото 03: Фахівці Ventall виконали збірку та пусконалагодження щита автоматики для керування промисловою припливно-витяжною установкою. Встановлено модульні автоматичні вимикачі Schneider Electric, магнітні пускачі та понижувальний трансформатор для живлення кіл керування й приводів повітряних заслінок. Коректне налаштування автоматизації забезпечує захист двигунів від перевантажень та точне підтримання заданих параметрів мікроклімату на об'єкті.

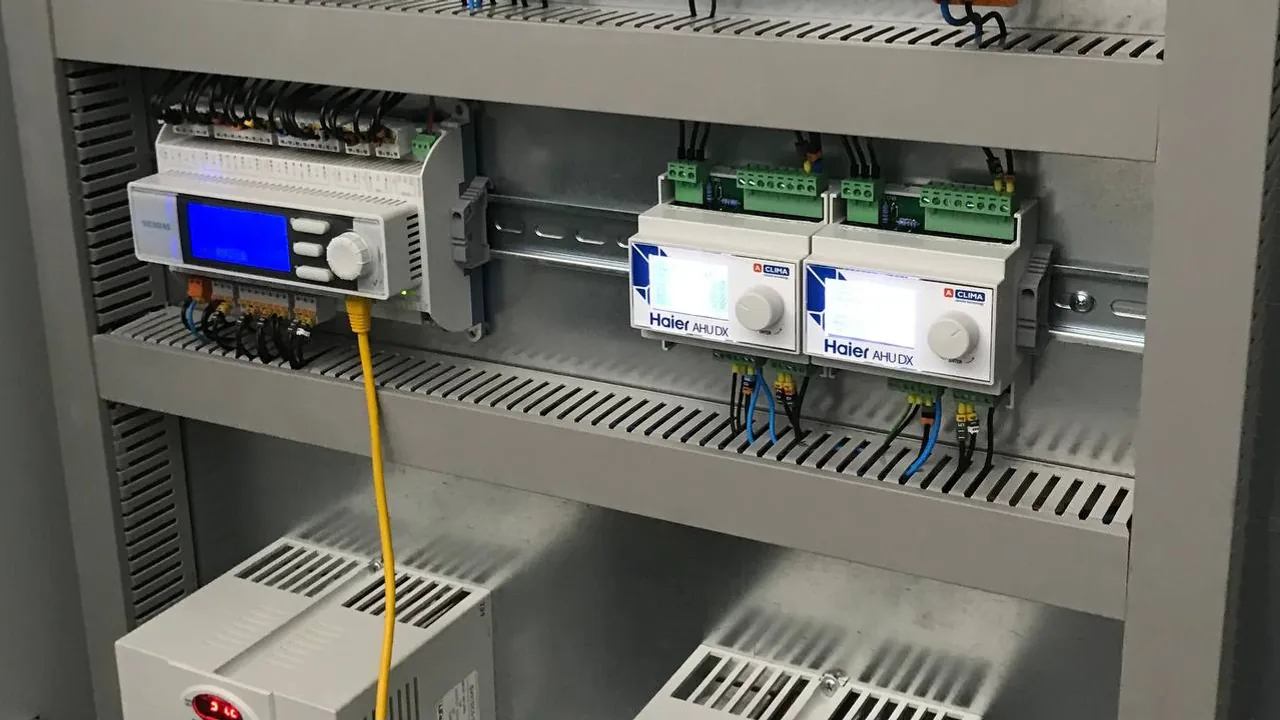

Фото 04: Фахівці Ventall виконали інтеграцію системи керування вентиляцією на базі промислового контролера Siemens. У щиті автоматики також встановлено спеціалізовані модулі Haier AHU DX, які забезпечують точну взаємодію між припливною установкою та зовнішнім ККБ (компресорно-конденсаторним блоком). Така конфігурація дозволяє автоматично регулювати потужність охолодження та нагріву, забезпечуючи енергоефективність системи та стабільну підтримку заданої температури в приміщенні.

Фото 05: Фахівці Ventall виконали монтаж та налаштування силового блоку автоматики з використанням частотних перетворювачів серії iC5 від бренду LS. Дане обладнання дозволяє здійснювати плавне регулювання обертів двигунів припливно-витяжної установки, що значно знижує енергоспоживання системи та подовжує термін служби механічних вузлів. Налаштована цифрова індикація параметрів дозволяє оперативно моніторити робочу частоту та навантаження в реальному часі.
