Будинок у ЖК «Золоті Ворота»: вентиляція Daikin, зволоження Carel і канальне кондиціонування

Відео: Проєктування, монтаж та пусконалагодження систем мікроклімату в будинку: припливно-витяжна вентиляція Daikin з рекуперацією тепла 750 м³/год, система догріву, система зволоження Carel 6 л, канальне мультиспліт-кондиціонування Daikin орієнтовно до 20 кВт, приховані решітки та система віддаленого управління.

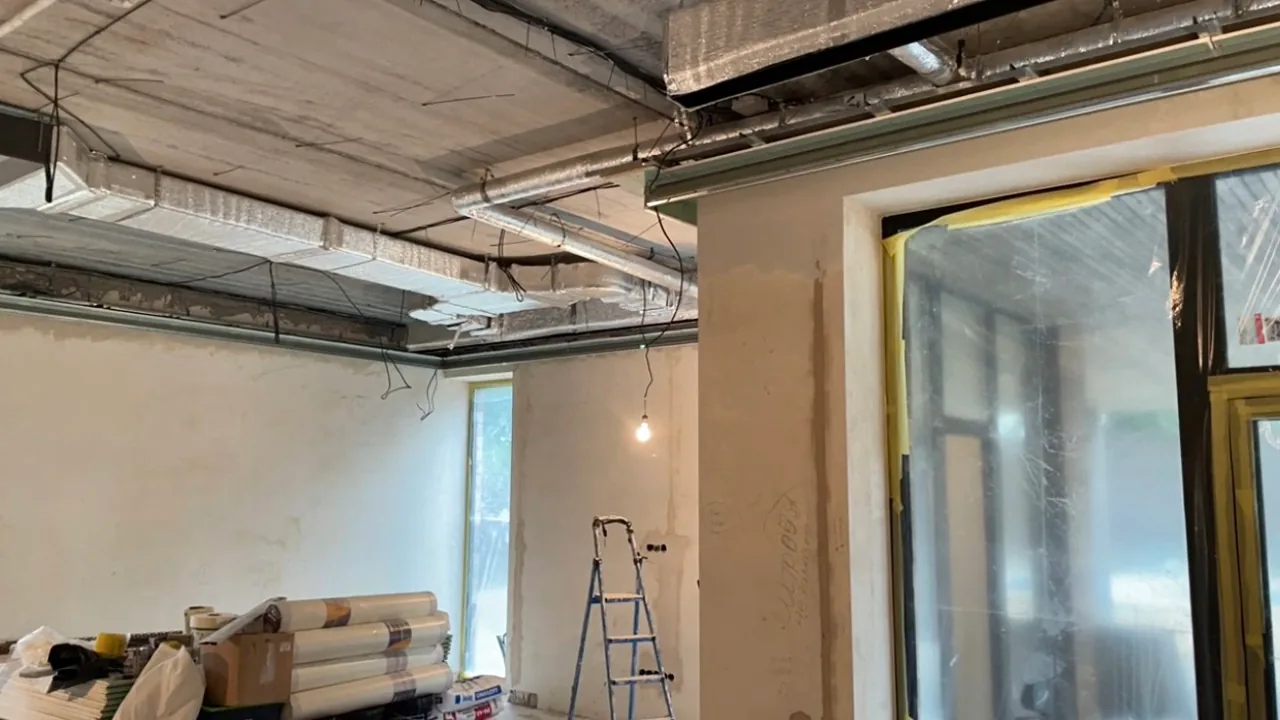

Фото 01: Технічний вузол системи вентиляції: монтаж канального обладнання та розведення мережі повітроводів. На фото зафіксовано підключення ізольованих гнучких та жорстких каналів до центрального агрегату для забезпечення розподілу зі зниженим шумом повітря по приміщеннях ЖК.

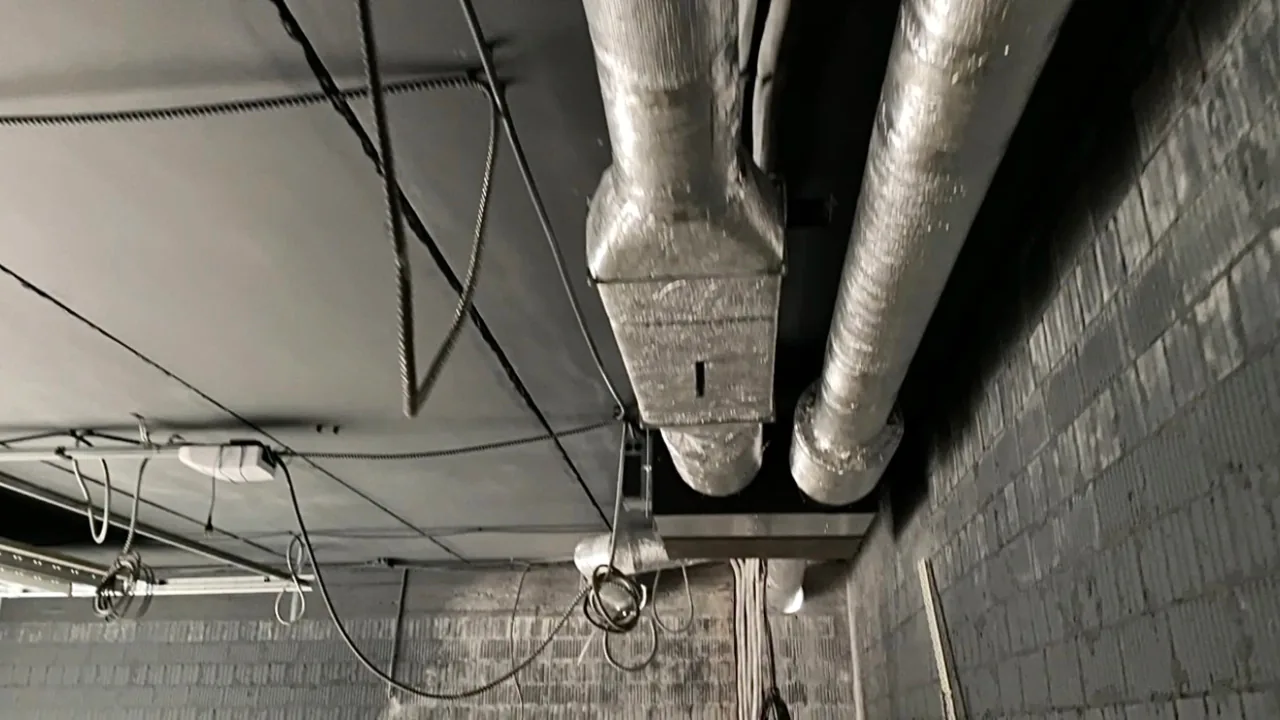

Фото 02: Етап розведення вентиляційних комунікацій: монтаж круглих та прямокутних каналів у фольгованій ізоляції. На фото видно перехідні вузли та кріплення повітроводів до перекриття, що забезпечує герметичність та стабільний тиск у системі повітрообміну.

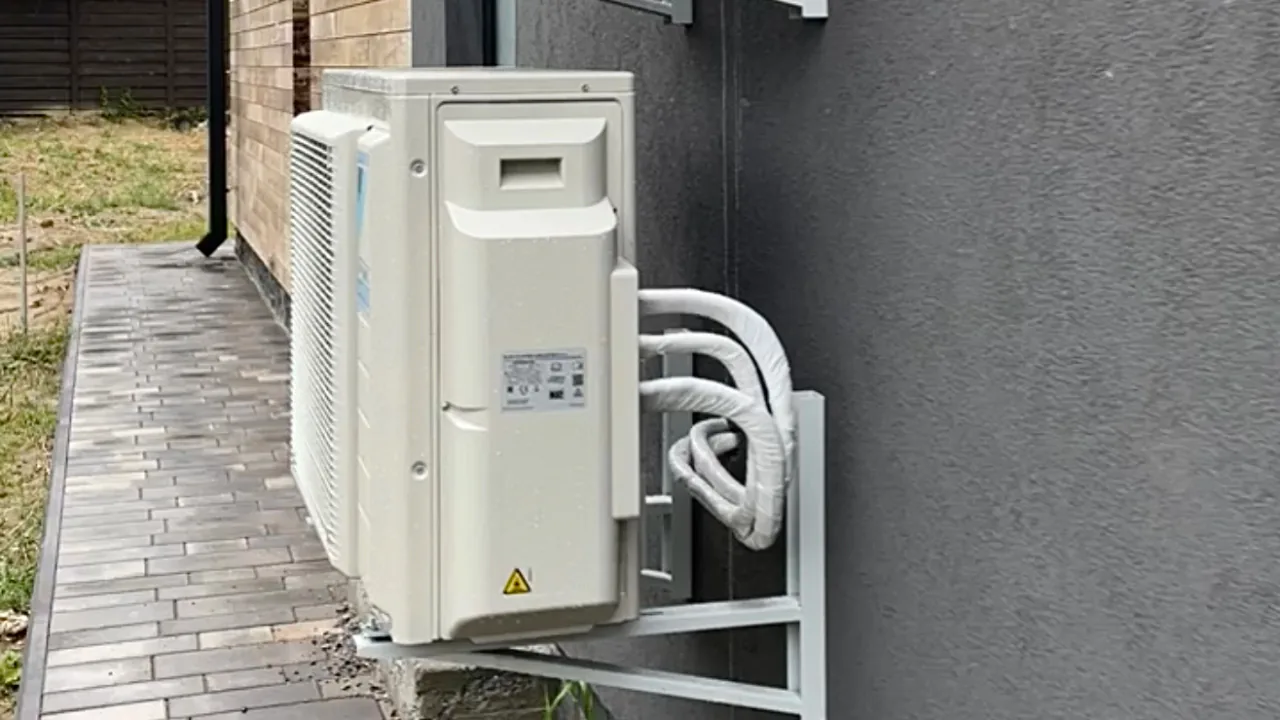

Фото 03: Монтаж кліматичного обладнання: встановлення зовнішнього блоку кондиціонування з підключенням фреонових магістралей у захисній термоізоляції. Об'єкт розташований на фоні комбінованого фасаду (дерево та штукатурка), блок закріплений на спеціальній металевій підставці над вимощенням.

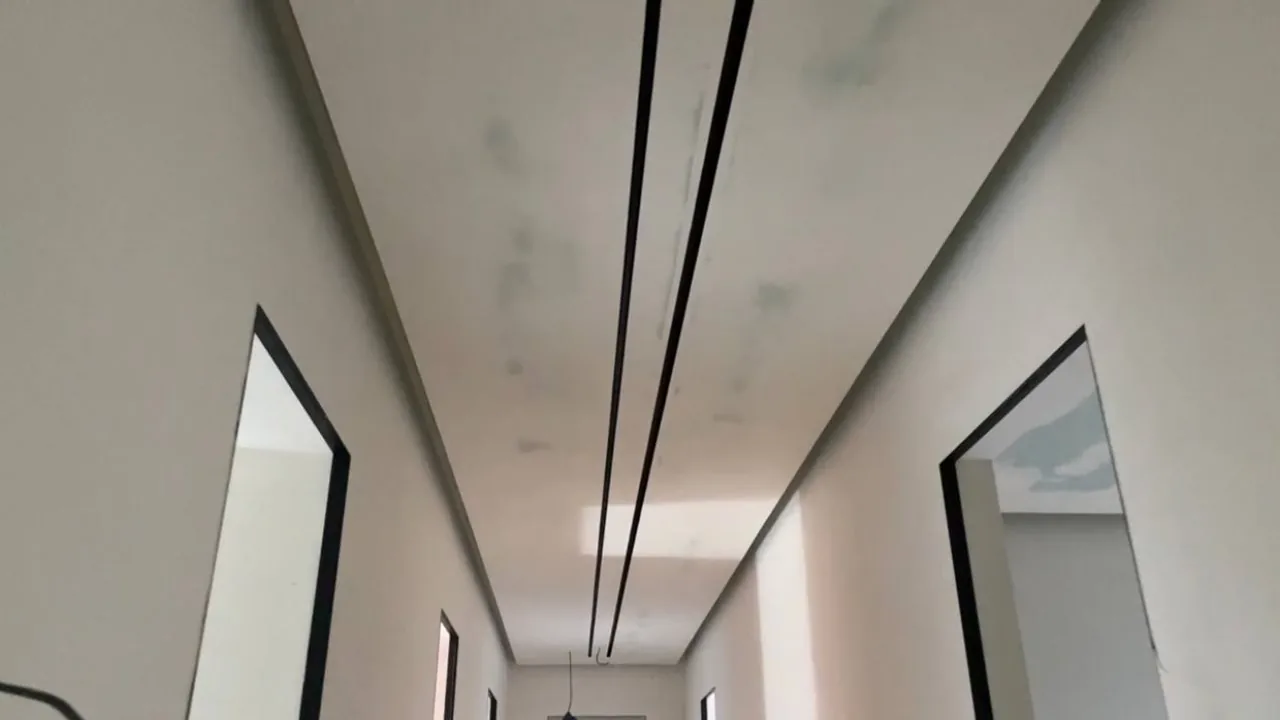

Фото 04: На фото представлено результат інтеграції системи вентиляції в готовий інтер'єр приватного будинку. Для рівномірного розподілу повітря використано чорні щілинні дифузори прихованого монтажу. Конструкція забезпечує подачу повітря вздовж стелі (ефект Коанда), що запобігає прямому дуттю та створює комфортний мікроклімат у транзитних зонах та кімнатах.

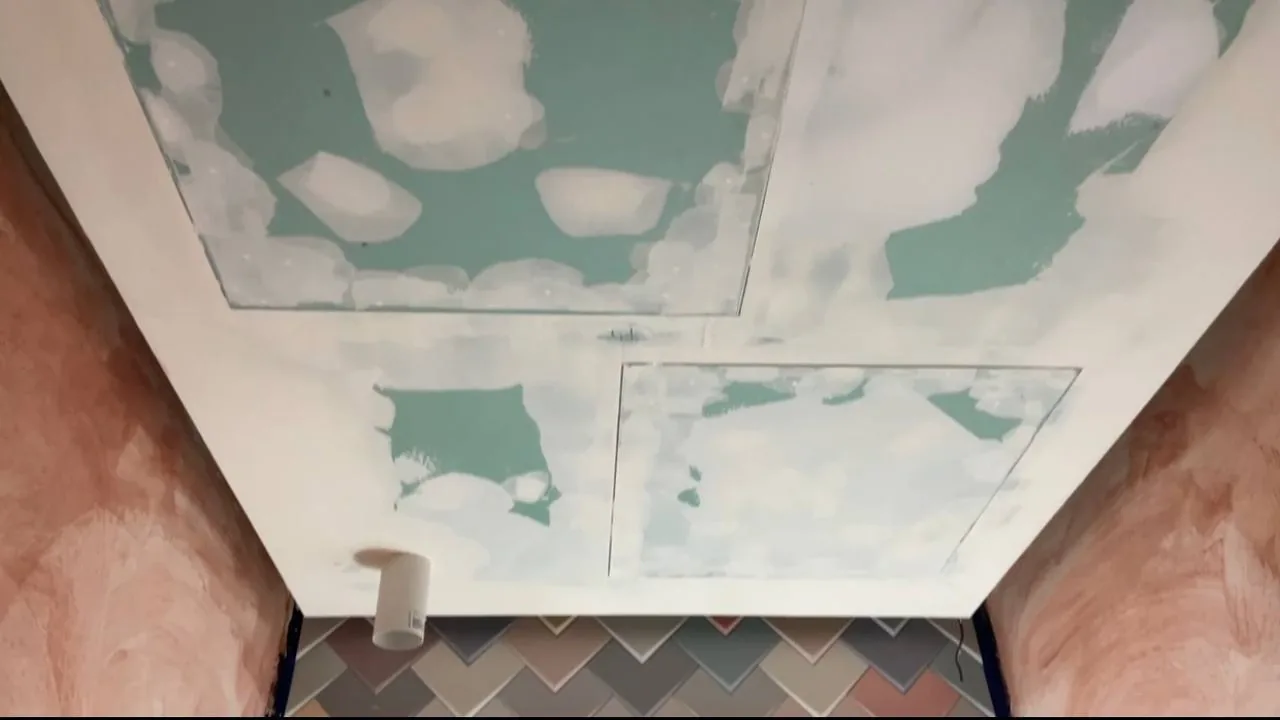

Фото 05: Зафіксовано етап підготовки стельового простору до фінального оздоблення. Виконано монтаж адаптерів для щілинних дифузорів та підготовлено отвори для ревізійних люків, що забезпечують доступ до вузлів автоматики та фільтрів. Всі інженерні магістралі розведені з урахуванням майбутнього розташування вбудованих трекових систем освітлення, що дозволяє уникнути перетинів та зберегти висоту приміщення.
