Офісна будівля у Вишневому: вентиляція MYCOND і мультизональна система Haier (MRV)

Проєктування, монтаж та пусконалагодження систем мікроклімату для двоповерхової офісної будівлі зі столовою-їдальнею, офісними та допоміжними приміщеннями і мінісерверною: на кожен поверх встановлено вентиляційну систему MYCOND з рекуперацією тепла та додатковим догрівом повітря (по 1000 м³/год), реалізовано мультизональне опалення/охолодження Haier орієнтовно 70 кВт та окреме охолодження мінісерверної системою контролю Haier.

Локація: Вишневе, Київська область.Категорія: комерційні

Фотозвіт монтажу

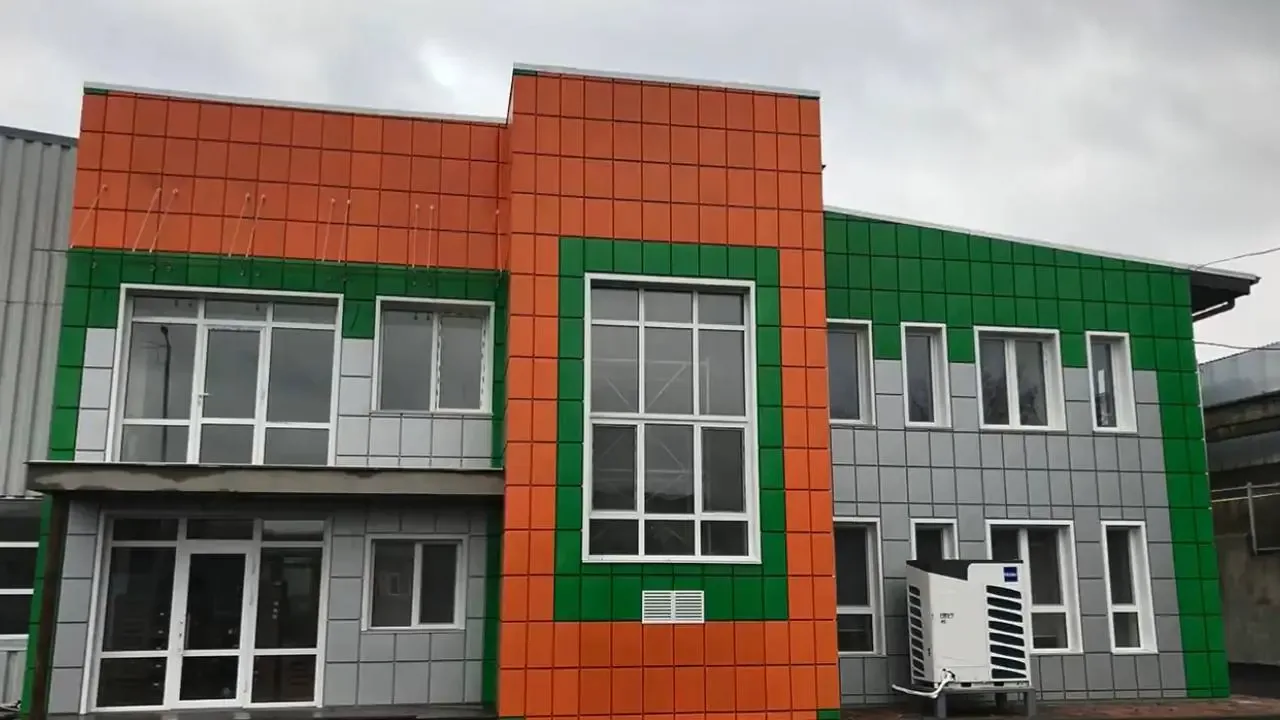

Відео кейсу: Офісна будівля у Вишневому: вентиляція MYCOND і мультизональна система Haier (MRV)

Вентиляційні канали та стельові дифузори в офісному приміщенні «Овочевий край».

Процес монтажу магістральних повітропроводів та адаптерів під дифузори в офісі «Овочевий край».

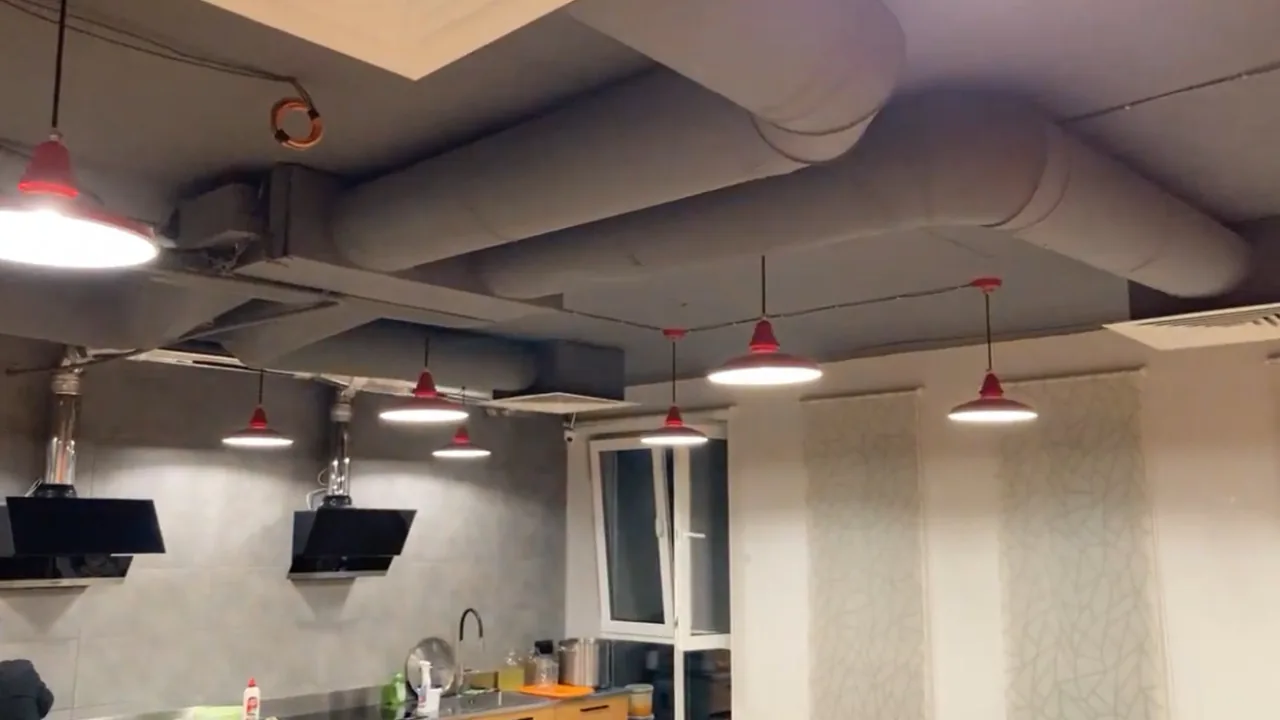

Прокладання повітропроводів та фреонових трас для системи кондиціювання в офісі.

Припливно-витяжна установка з підключенням ізольованих повітропроводів на об'єкті.

Прокладання фреонових магістралей та повітропроводів для канального кондиціювання.

Технічні деталі монтажу

Коротко про виконання робіт:

Для двоповерхової офісної будівлі виконано проєктування, монтаж та пусконалагодження інженерних систем мікроклімату. Об'єкт включає столову-їдальню, офісні та допоміжні приміщення, а також мінісерверну. На кожному поверсі реалізовано припливно-витяжну вентиляцію MYCOND з рекуперацією тепла і додатковим догрівом повітря, продуктивністю 1000 м³/год на поверх. Систему опалення та охолодження виконано на базі мультизональної системи Haier орієнтовною потужністю 70 кВт. Для мінісерверної передбачено окреме охолодження з системою контролю Haier. Зволоження на цьому об'єкті не передбачено.

Об'єкт: офісна двоповерхова будівля (столова-їдальня, офісні, допоміжні приміщення, мінісерверна).
Вентиляція: MYCOND, рекуперація тепла + додатковий догрів, 2 системи (по одній на поверх), по 1000 м3/год кожна.
Опалення/охолодження: мультизональна система Haier, орієнтовно 70 кВт.
Мінісерверна: додаткове охолодження і система контролю Haier.
Зволоження: не передбачено.
Обсяг робіт: проєктування, монтаж, пусконалагодження.

Відео: Проєктування, монтаж та пусконалагодження систем мікроклімату для двоповерхової офісної будівлі зі столовою-їдальнею, офісними та допоміжними приміщеннями і мінісерверною: на кожен поверх встановлено вентиляційну систему MYCOND з рекуперацією тепла та додатковим догрівом повітря (по 1000 м³/год), реалізовано мультизональне опалення/охолодження Haier орієнтовно 70 кВт та окреме охолодження мінісерверної системою контролю Haier.

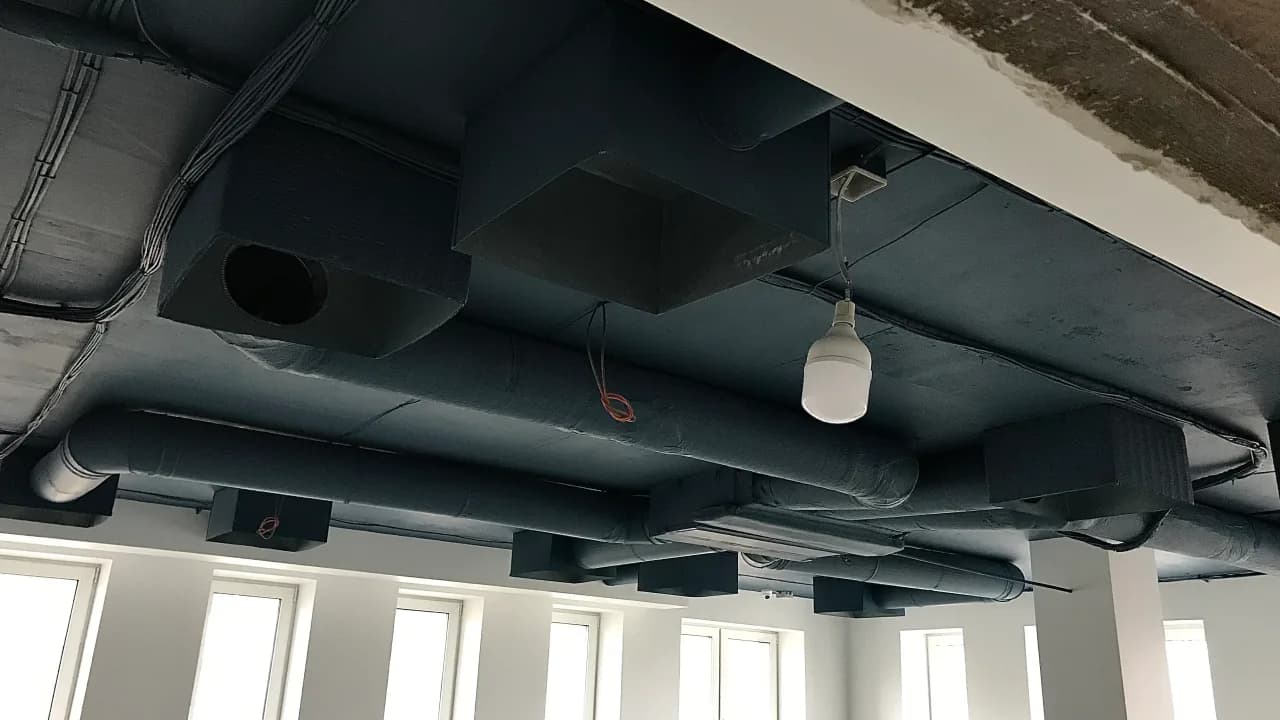

Фото 01: Фахівці Ventall виконали проєктування та монтаж припливно-витяжної вентиляції в офісній будівлі «Овочевий край». Встановлено магістральні повітропроводи з інтегрованими стельовими дифузорами та реалізовано виводи фреонової магістралі для підключення внутрішніх блоків VRF-системи.

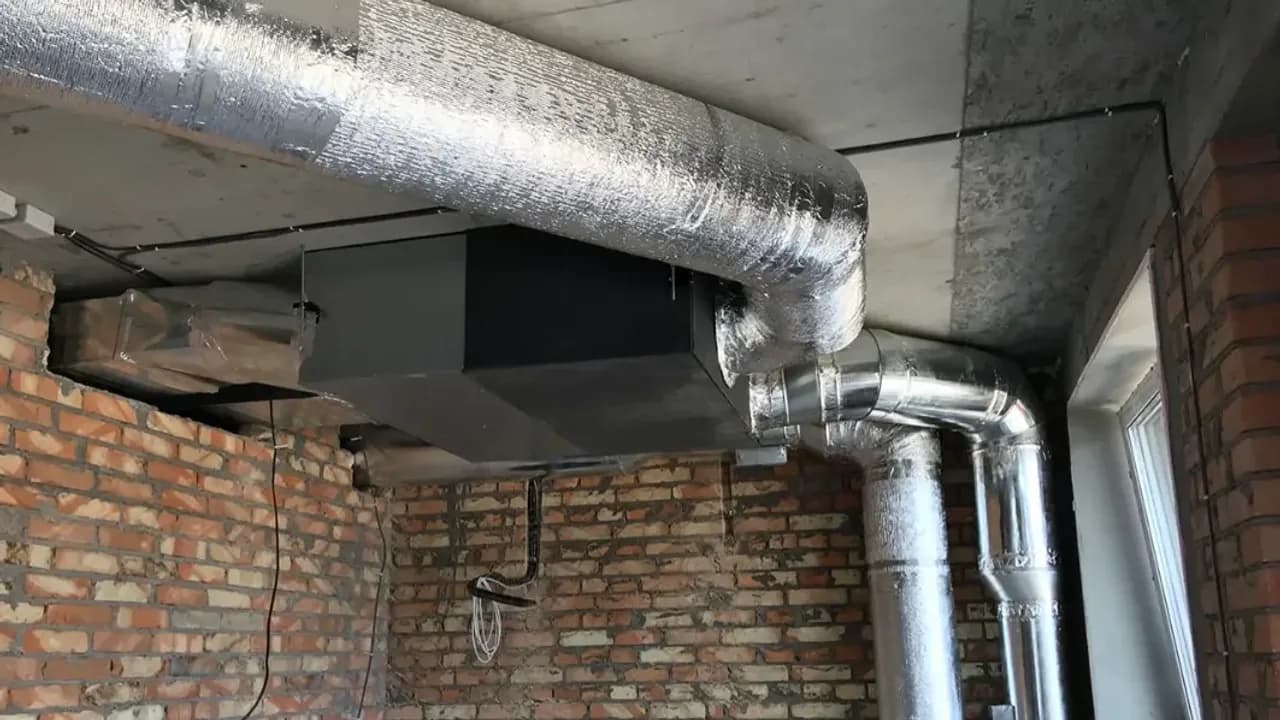

Фото 02: Фахівці Ventall виконали розведення припливно-витяжної вентиляції з використанням круглих повітропроводів та камер статичного тиску. Встановлено адаптери під турбулентні дифузори, виконана надійна герметизація вузлів та фіксація трас на шпильках до перекриття. Система підготовлена до інтеграції в загальну VRF-мережу об'єкта для забезпечення автономного клімат-контролю.

Фото 03: Проведено розведення магістральних повітропроводів з використанням круглих відводів для підключення до канальних внутрішніх блоків. Виконано кріплення комунікацій до перекриття за допомогою шпильок та траверс із застосуванням віброізоляції для зниження рівня шуму.

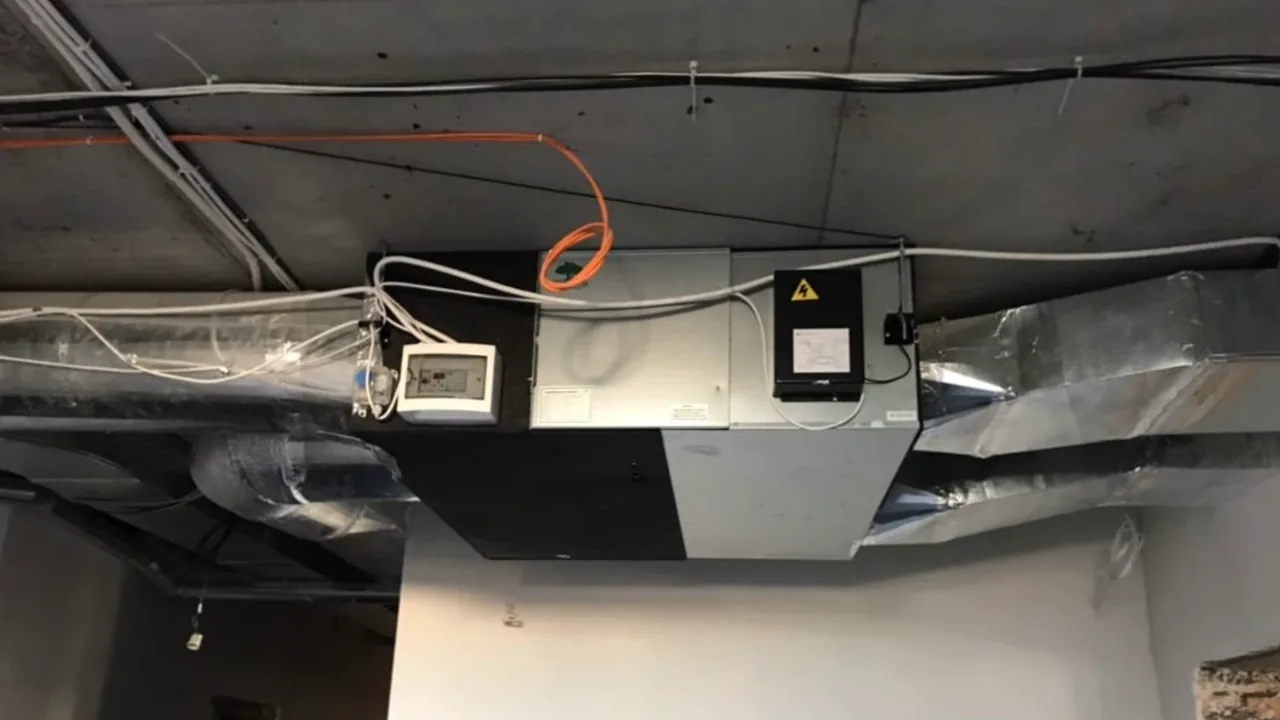

Фото 04: Фахівці Ventall виконали інсталяцію енергоефективної припливно-витяжної установки з вбудованим рекуператором для офісного центру «Овочевий край». Магістральні повітропроводи під'єднані через гнучкі вставки для мінімізації вібрацій, а повітроводи припливу та викиду захищені фольгованою теплоізоляцією для запобігання випаданню конденсату. Система оснащена блоком автоматики для точного керування продуктивністю та підтримки заданого температурного режиму.

Фото 05: Проведено монтаж фреонових трас та теплоізольованих повітропроводів для підключення внутрішніх блоків VRF-системи. Використано віброізоляцію при кріпленні комунікацій до перекриття, що забезпечує низький рівень шуму під час експлуатації кліматичного обладнання.
